客戶案例
產品分類
小美超聲波細胞破碎機破碎氧化體粉末解決團聚可行性實驗報告
1.目的:擬測試超聲波細胞破碎機破碎的效果。
2.測試對象：小美超聲波細胞破碎機，型號為XM-1000T。
3.測試方法：測試功率為40%，超聲時間為15min。溶液配比：5wt.%的六偏磷酸鈉溶液20ml+40ml純水或純水60ml。測試粉末質量為0.5g。為減少液體溫度過高，超聲過程燒杯浸在大約200ml的水中，燒杯外的水面與燒杯內水面接近。粒度測試所用激光粒度儀為馬爾文3000，測試方法為濕法，采用溶劑為水。
4.測試內容：鐵氧體粉末通過該儀器分散后進行粒度檢測，如果多次測量平均粒度結果穩(wěn)定在50nm則表示效果正常。
5.測試結果。
5.1未用破碎儀的測試結果
根據圖1和表1，未用破碎儀的平均粒徑的平均值為1.55μm。并且8次測試結果很穩(wěn)定，具有檢測穩(wěn)定。未加入表面活性劑的粉末具有很強的團聚傾向，存在超聲后粉末立即重新團聚。

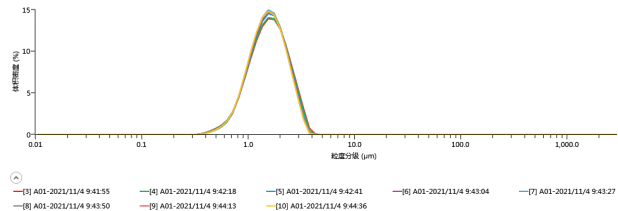

圖1. 未用破碎的粒徑分布圖

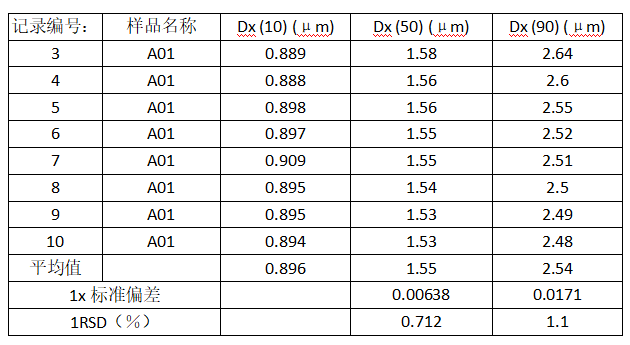

表1. 未用破碎的粒徑統(tǒng)計結果
5.2加用破碎儀破碎測試結果
根據圖2和表2。加用超聲破碎儀破碎的粉末的平均粒徑的平均值為62.3nm，遠遠小于第一次沒用破碎的粒徑。統(tǒng)計結果較穩(wěn)定，但是圖2中的粒徑分布出現(xiàn)雙峰。粉末實際分布就是如此，但是統(tǒng)一值為二分之一峰面積對應的粒徑。

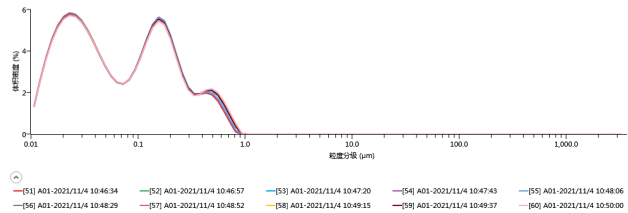

圖2. 破碎后的粒徑分布圖

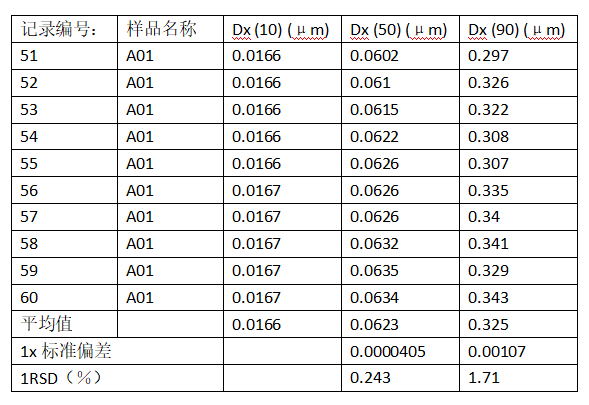

表2. 破碎后的粒徑統(tǒng)計結果
5.3結果分析
未超聲得到的平均粒徑為1.5μm，而加入超聲得到的粉末平均粒徑為63nm。首先結果值已經達到目的要求。此外，兩個相差巨大的結果值也說明超聲具有非常顯著的超聲效果。
6. 結論。
該超聲細胞破碎機測試結果達標，可以投入使用
7.超聲破碎實物圖：
相關文章：
